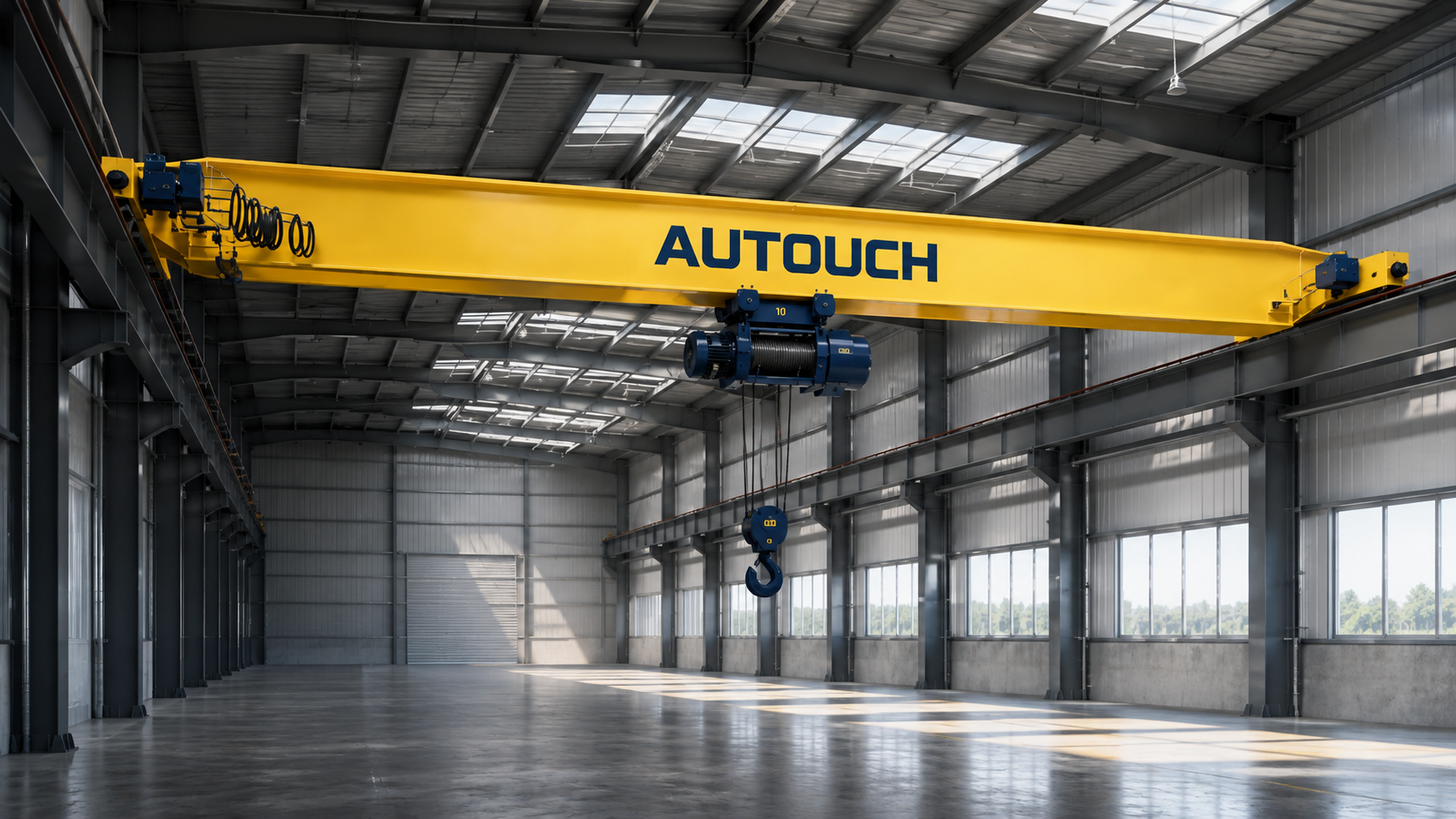

Ponte Rolante Industrial: projeto, fabricação e instalação
Soluções sob medida para elevação e movimentação de cargas, desenvolvidas conforme capacidade, vão, altura de elevação, percurso, velocidade e necessidades reais da sua indústria.
O que são pontes rolantes?
Pontes rolantes são equipamentos de movimentação de cargas utilizados para elevar e deslocar materiais dentro de áreas industriais. Diferentemente de equipamentos que ocupam permanentemente o piso, a ponte trabalha em nível elevado, deslocando-se sobre um caminho de rolamento e permitindo que a carga percorra diferentes pontos da área atendida.
De forma simplificada, o conjunto pode ser composto pela estrutura principal da ponte, cabeceiras, rodas, caminho de rolamento, sistema de elevação por talha ou carro, alimentação elétrica e sistema de comando. A combinação desses elementos permite movimentos longitudinais, transversais e verticais, de acordo com a configuração escolhida.
Na prática, uma ponte rolante pode melhorar o fluxo entre produção, montagem, armazenagem e expedição, reduzir movimentações manuais e aproveitar melhor o espaço superior do galpão. Entretanto, capacidade de carga é apenas um dos critérios de projeto: vão, altura útil, percurso, frequência de utilização, ambiente, velocidade, estrutura disponível e características da carga também precisam ser considerados.
A Autouch trabalha com engenharia, fabricação, instalação, modernização e integração de pontes rolantes, buscando configurar cada solução de acordo com a necessidade real da operação industrial.
Onde a ponte rolante é utilizada?
A ponte rolante industrial é aplicada quando a operação exige elevar, posicionar e transportar cargas pesadas com controle, repetibilidade e melhor aproveitamento do espaço do galpão. O equipamento pode atender desde operações de manutenção até linhas produtivas com movimentação frequente.
Metalúrgicas e caldeirarias
Movimentação de chapas, perfis, conjuntos soldados, tanques, estruturas metálicas e componentes durante fabricação e montagem.
Usinagem e ferramentaria
Elevação e posicionamento de moldes, matrizes, máquinas, motores, redutores e peças de grande porte com maior controle operacional.
Manutenção industrial
Apoio na retirada, desmontagem e reinstalação de equipamentos pesados, reduzindo improvisações durante intervenções mecânicas e elétricas.
Siderurgia e transformação
Transporte de materiais, bobinas, componentes e cargas ligadas a processos de fabricação e transformação de metais.
Montagem de máquinas
Posicionamento de subconjuntos e equipamentos nas diferentes etapas de montagem, testes, acabamento e expedição.
Armazenagem e logística
Movimentação de cargas em áreas onde empilhadeiras ou guindastes móveis não oferecem o alcance, a precisão ou o aproveitamento de espaço necessários.
Uma ponte rolante não deve ser escolhida somente pelo peso máximo da carga. A frequência de uso, o tipo de material movimentado, a área atendida, a altura disponível e as condições do ambiente influenciam diretamente a configuração do equipamento.
Informe capacidade, vão e principais características para receber uma estimativa inicial.
Como funciona uma ponte rolante industrial?
A ponte rolante combina movimentos coordenados para elevar a carga e transportá-la pela área atendida. Dependendo da configuração, o operador pode controlar o equipamento por botoeira pendente ou controle remoto.
1. Elevação vertical
A talha elétrica ou o carro de elevação movimenta a carga para cima e para baixo por meio do cabo de aço, gancho e conjunto motorizado.
2. Movimento transversal
A talha ou o carro percorre a viga principal, permitindo posicionar a carga ao longo do vão da ponte.
3. Movimento longitudinal
As cabeceiras deslocam toda a ponte pelo caminho de rolamento, cobrindo o comprimento da área industrial.
Principais componentes
O conjunto pode incluir viga principal, cabeceiras, rodas, eixos, motoredutores com freio, talha elétrica, caminho de rolamento, trilho, sistema de alimentação, painel elétrico trifásico, inversores de frequência, botoeira, controle remoto, fins de curso, sinalização e dispositivos de segurança. Cada componente precisa ser compatível com a capacidade, o vão e o regime de trabalho definido para o projeto.
A integração elétrica e mecânica é tão importante quanto a estrutura. Aceleração, frenagem, velocidades e comandos devem proporcionar movimentação compatível com a carga e com o processo produtivo.
Quais são os principais tipos de ponte rolante?
A configuração correta depende do processo e da estrutura disponível. Abaixo estão soluções comuns e a função de cada uma. Nas seções seguintes, cada modelo é explicado em mais detalhes.
Ponte rolante monoviga
Uma viga principal suporta o sistema de elevação. É uma solução versátil para muitas aplicações industriais e pode proporcionar uma estrutura racional e eficiente.
Ponte rolante biviga
Utiliza duas vigas principais e amplia as possibilidades de configuração em projetos com maiores exigências de vão, elevação, regime de trabalho ou características especiais.
Ponte rolante suspensa
A ponte se desloca em uma estrutura suspensa, alternativa interessante quando o projeto da edificação e o processo favorecem esse arranjo.
Monovia
A monovia conduz o equipamento de elevação por um trajeto definido. Não é simplesmente outro nome para ponte suspensa: sua lógica de movimentação e aplicação é diferente.
Projetos especiais
Layout, processo, ambiente ou carga podem exigir geometrias e soluções específicas, definidas a partir de levantamento e engenharia.
Nova ou modernizada?
Em determinadas situações uma ponte existente pode receber modernização mecânica, elétrica ou de comando, desde que tecnicamente viável.
A Autouch pode avaliar qual configuração se encaixa melhor no fluxo produtivo, na estrutura disponível e nos objetivos da indústria antes da definição comercial do equipamento.
Conheça cada configuração

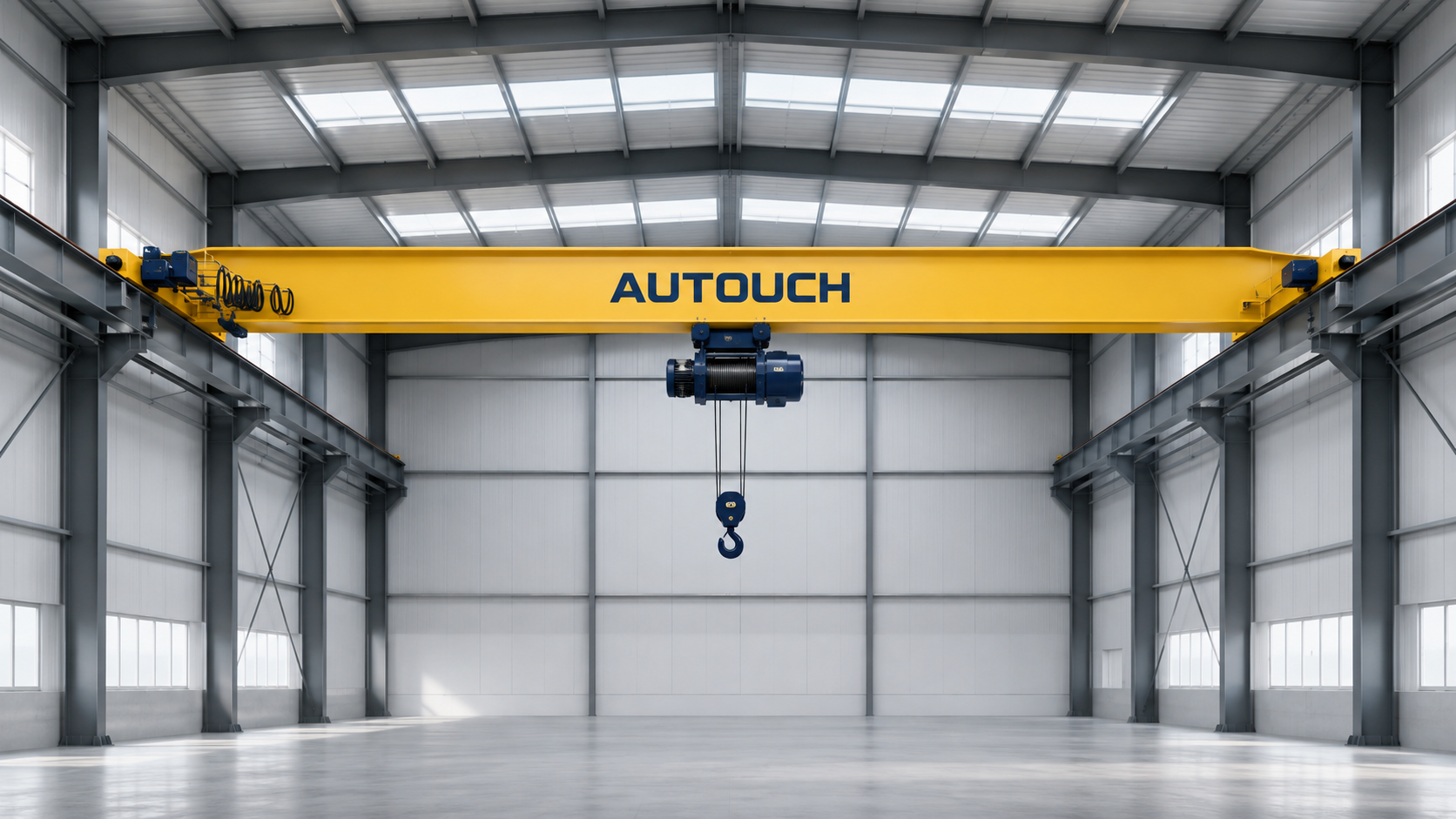

Ponte rolante monoviga
A ponte rolante monoviga possui uma única viga principal ligando as cabeceiras. O sistema de elevação normalmente se desloca transversalmente ao longo dessa viga enquanto a ponte percorre longitudinalmente o caminho de rolamento.
É uma configuração muito utilizada por sua versatilidade. Quando corretamente dimensionada, pode combinar boa utilização do espaço, estrutura mais simples e facilidade de integração com talhas elétricas e sistemas de comando.
Produção, manutenção, montagem, movimentação de materiais e apoio a processos.
Vão, carga, elevação, percurso, regime de uso, estrutura e tipo de talha.
A escolha entre monoviga e outras configurações não deve ser feita apenas pela capacidade nominal. Geometria da edificação, altura disponível e regime operacional podem mudar completamente a solução mais adequada.
A Autouch desenvolve pontes rolantes monoviga conforme os requisitos do projeto, integrando estrutura, elevação, translação, alimentação e comando em uma solução industrial completa.

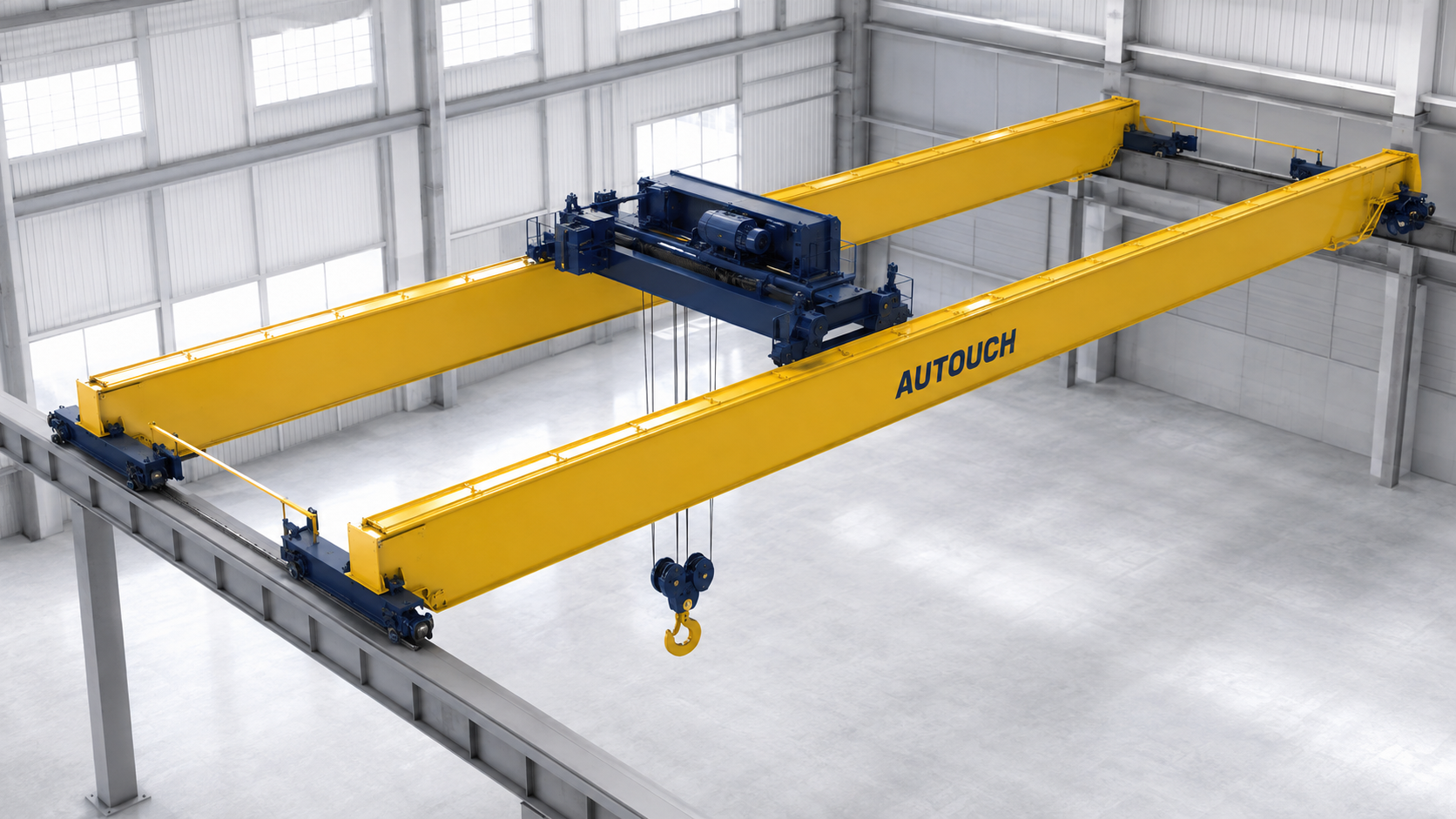

Ponte rolante biviga
A ponte rolante biviga utiliza duas vigas principais paralelas. Essa arquitetura oferece maior liberdade para distribuir esforços e configurar o carro de elevação, sendo empregada quando as exigências estruturais, geométricas ou operacionais justificam essa solução.
Dependendo do projeto, a configuração biviga pode favorecer o aproveitamento da altura de elevação e atender aplicações com vãos, regimes de trabalho e características de movimentação mais exigentes. Isso não significa que biviga seja automaticamente melhor: a vantagem existe quando corresponde à necessidade real da planta.
Processos industriais exigentes, grandes vãos, operações frequentes e projetos especiais.
Estrutura, carga, altura útil, regime, velocidades, carro de elevação e caminho.
Nos projetos biviga, a Autouch considera o conjunto completo da aplicação para definir estrutura, acionamentos, sistema de elevação e comando conforme o escopo industrial.

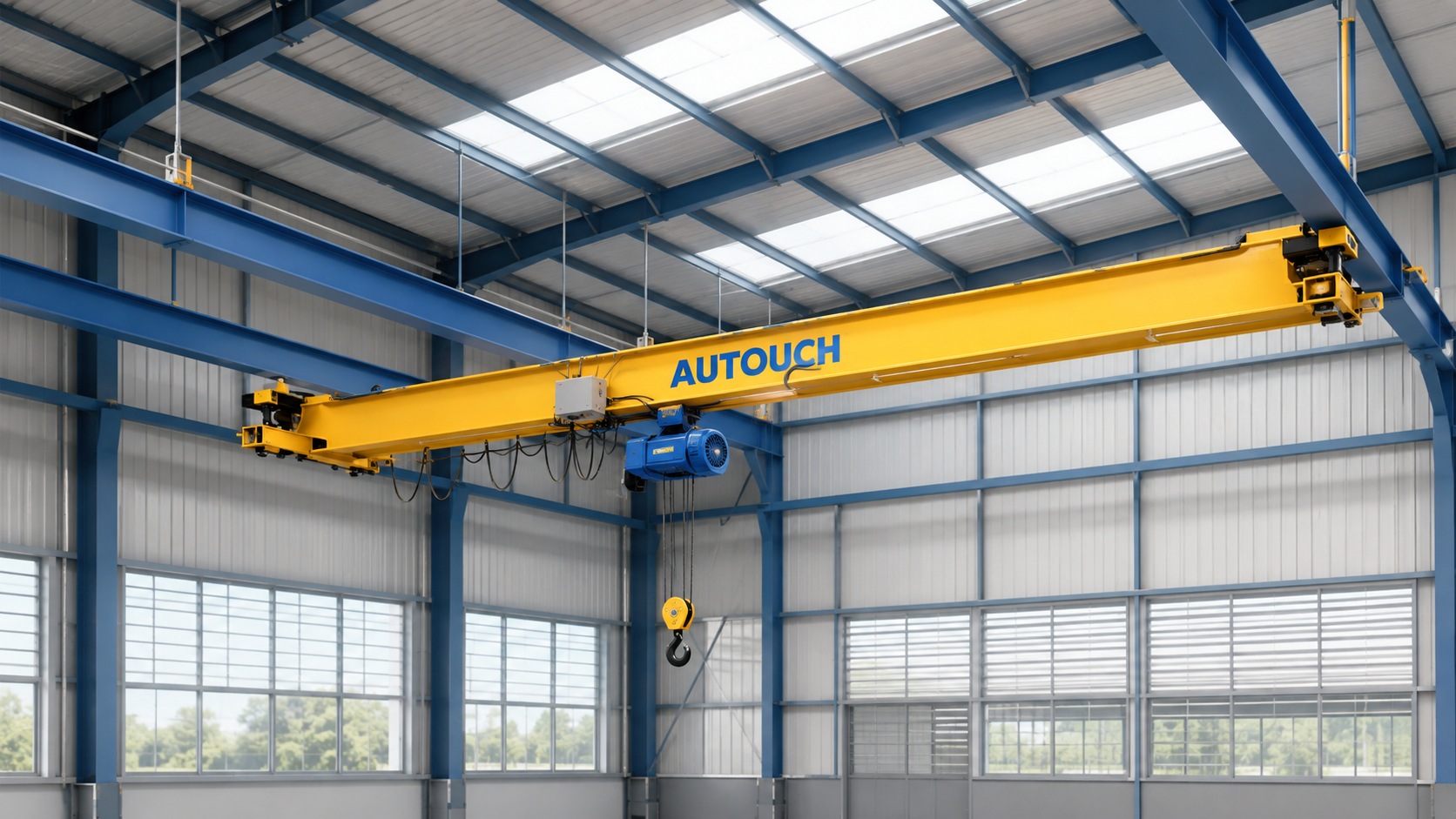

Ponte rolante suspensa
Na ponte rolante suspensa, o deslocamento ocorre em caminhos instalados de forma suspensa na estrutura. Essa configuração pode ser interessante quando pilares ou caminhos convencionais no piso não são desejáveis ou quando a própria edificação permite aproveitar uma solução elevada compatível com os esforços envolvidos.
O benefício principal está na adaptação ao layout, mas a estrutura que recebe o equipamento precisa ser analisada. Fixações, cargas transmitidas, vão, percurso e interferências da edificação fazem parte da avaliação.
A Autouch pode analisar a viabilidade de uma ponte suspensa considerando estrutura existente, percurso necessário e características do processo industrial.

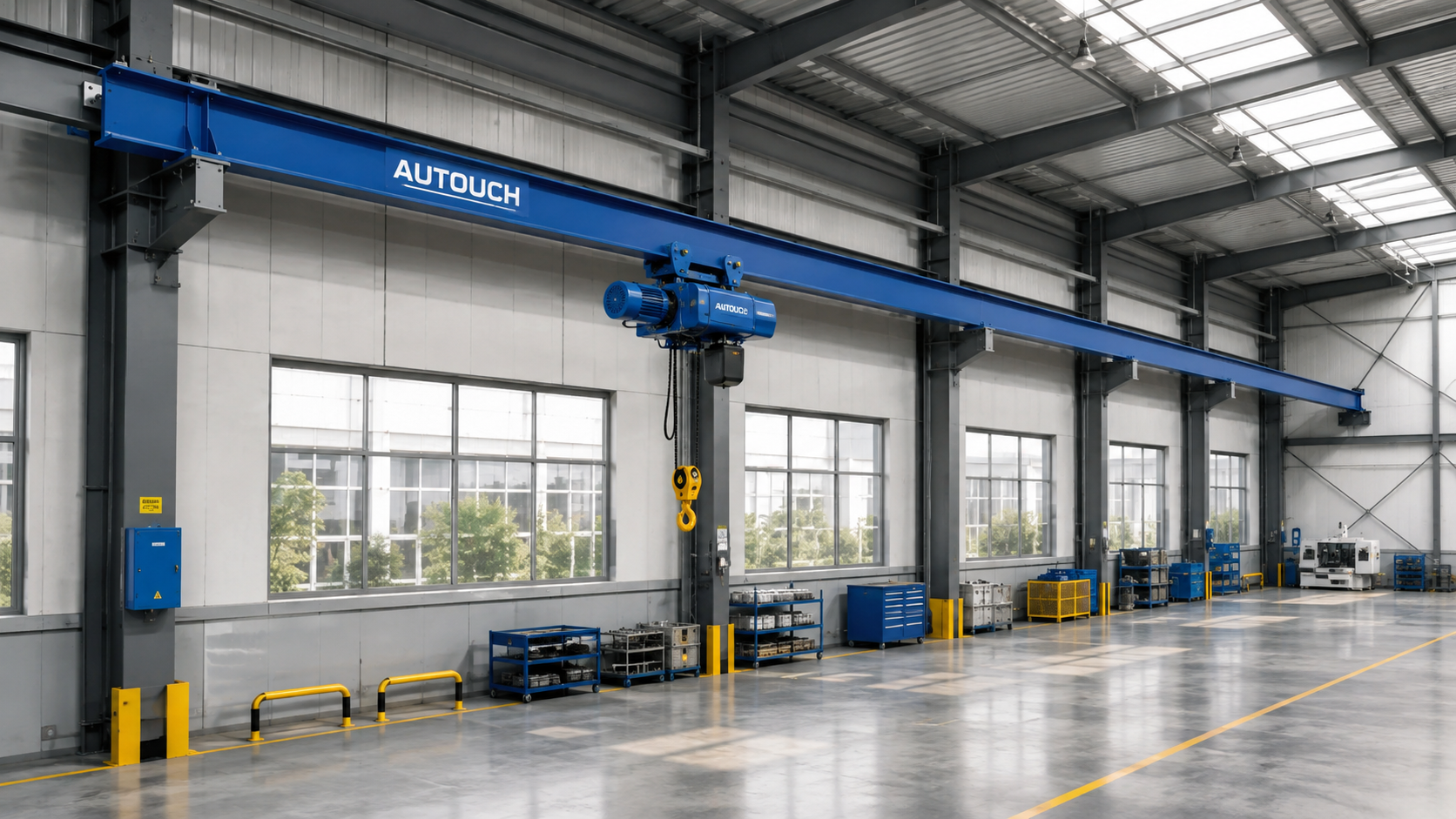

Monovia industrial
A monovia é um sistema em que a talha ou trolley percorre um caminho definido por uma viga ou perfil. Diferentemente de uma ponte rolante convencional, o objetivo principal é conduzir a carga por uma rota específica, que pode ligar pontos de produção, montagem ou manutenção.
É especialmente útil quando o processo possui origem e destino bem definidos e não necessita cobrir toda uma área retangular. Dependendo da engenharia do sistema, o percurso pode ser planejado para atender a necessidade do processo.
A Autouch integra soluções de monovia, talhas, alimentação e comando conforme o trajeto e a necessidade operacional da indústria.
Projetos especiais de movimentação
Nem toda necessidade industrial se encaixa perfeitamente em uma configuração padronizada. Interferências de máquinas, estruturas existentes, áreas restritas, processos específicos e características particulares da carga podem exigir soluções desenvolvidas para aquele ambiente.
Nesses casos, levantamento de campo e definição técnica ganham ainda mais importância, porque a solução deve conversar com o processo existente e não apenas com uma especificação isolada de capacidade.
A Autouch pode desenvolver e integrar projetos especiais de movimentação a partir das condições reais da planta e do objetivo operacional do cliente.
Ponte nova ou modernização?
Uma ponte existente pode, em alguns casos, receber melhorias mecânicas, elétricas, de acionamento, comando ou segurança. Em outros, condição estrutural, mudança de processo ou novas exigências tornam mais adequada a fabricação de um novo equipamento.
A decisão deve ser técnica. Antes de prometer aproveitamento de componentes ou estrutura, é necessário conhecer o estado do equipamento, as novas condições de trabalho e o escopo pretendido.
A Autouch atua tanto no desenvolvimento de novas pontes rolantes quanto na modernização de equipamentos existentes, definindo o caminho a partir de avaliação técnica e necessidade industrial.
Ponte rolante, NR-12 e responsabilidade técnica
O fornecimento de uma ponte rolante envolve mais do que fabricar uma estrutura capaz de suportar determinada carga. O projeto deve considerar riscos mecânicos e elétricos, comandos, limites de movimento, frenagem, alimentação e condições reais de operação.
Conforme o escopo contratado, a solução pode incluir painel elétrico trifásico, botão de emergência, fins de curso, sinalização, controle remoto, inversores de frequência, proteções elétricas, documentação técnica e ART. A adequação à NR-12 deve ser analisada para o equipamento e para sua aplicação, considerando também instalação, acesso, operação e integração com o ambiente industrial.
A vistoria técnica permite conferir medidas, estrutura de apoio, interferências, alimentação elétrica e condições de montagem antes da definição final. Por isso, a estimativa calculada no site é preliminar e não substitui o levantamento técnico.
Como acontece o projeto e a fabricação?
Levantamento
Entendimento da carga, capacidade, vão, percurso, altura, frequência de uso e características do local.
Engenharia e proposta
Definição da configuração, componentes, escopo, responsabilidades e condições comerciais.
Fabricação e entrega
Produção, montagem, instalação, testes e orientação conforme o escopo aprovado.
Perguntas sobre ponte rolante
Quanto custa uma ponte rolante?
O valor depende principalmente da capacidade, vão, altura de elevação, comprimento do caminho, tipo de viga, talha, velocidades, comando e escopo de instalação. A calculadora da Autouch fornece uma faixa inicial, que será confirmada após análise técnica.
Qual é a diferença entre ponte rolante monoviga e biviga?
A monoviga utiliza uma viga principal; a biviga utiliza duas. A escolha não depende somente da capacidade, mas também do vão, altura útil, regime de trabalho, tipo de carro e características da operação.
A ponte rolante pode incluir o caminho de rolamento?
Sim. O fornecimento pode considerar o equipamento e também as vigas do caminho, trilhos, alimentação e demais itens definidos no orçamento.
Como definir a capacidade correta?
É necessário considerar a maior carga real, os acessórios de içamento, a frequência de uso e as condições de operação. A definição final deve ser validada tecnicamente.
A Autouch fornece talha e painel elétrico?
Sim. O escopo pode incluir talha elétrica, painel trifásico, inversores, controle remoto ou botoeira e dispositivos elétricos compatíveis com o projeto.
É necessária uma visita técnica?
A estimativa pode ser feita com medidas aproximadas. Antes da fabricação, normalmente é necessário conferir a aplicação, o local, as medidas e a estrutura disponível.
A ponte rolante pode ser fabricada sob medida?
Sim. Capacidade, vão, elevação, percurso, velocidades, tensão e comando podem ser configurados conforme a necessidade industrial e a viabilidade técnica.
A Autouch atende em todo o Brasil?
Sim. A Autouch avalia projetos de pontes rolantes e soluções de movimentação industrial para empresas em diferentes regiões do Brasil.
