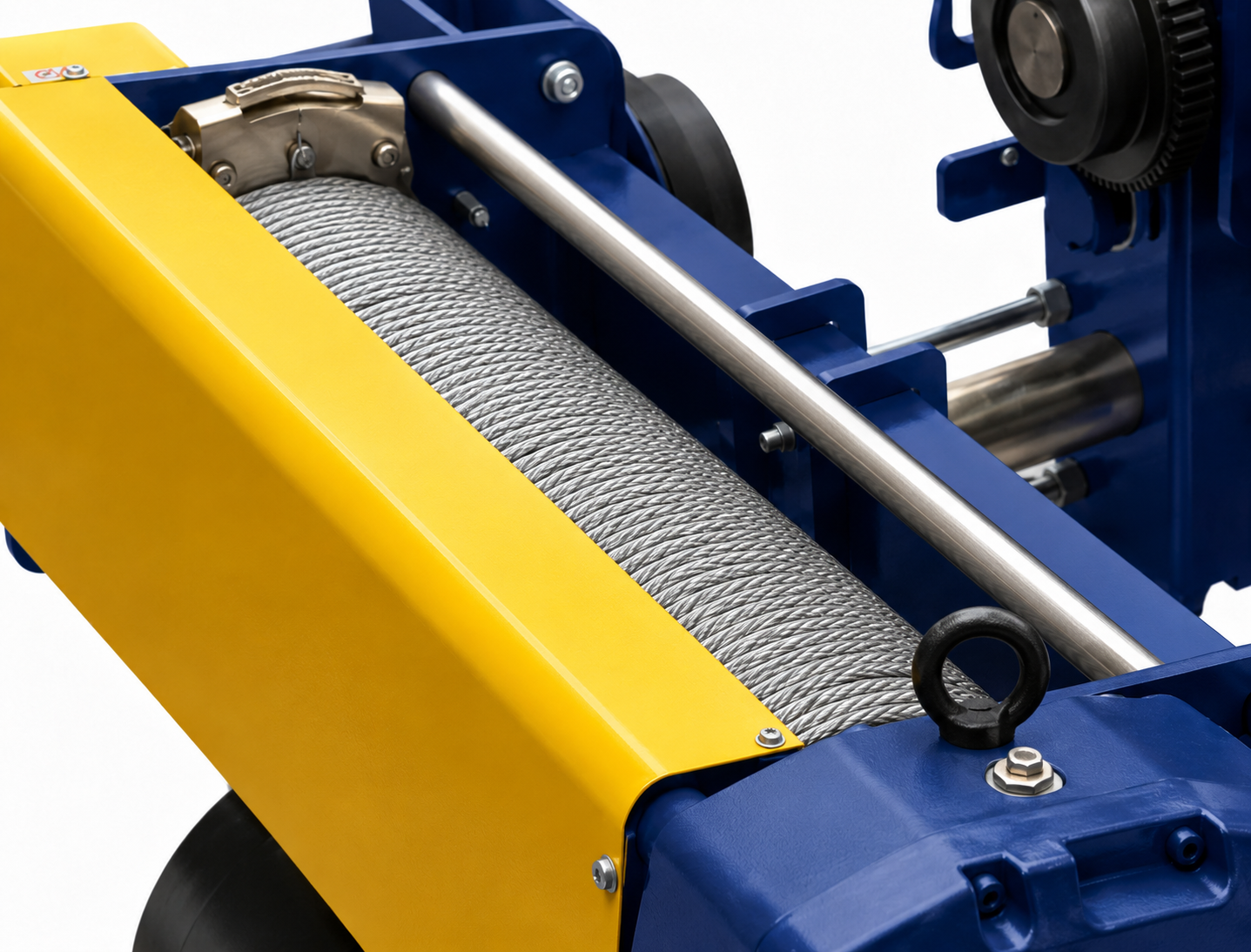

Enrolamento e guia do cabo
O cabo deve permanecer corretamente assentado nas canaletas do tambor. Cruzamentos, folgas, esmagamento ou saída da guia podem acelerar o desgaste e comprometer a operação.
TALHA ELÉTRICA DE PERFIL BAIXO AUTOUCH
Mais altura útil para movimentar cargas com precisão.
A talha elétrica de perfil baixo aproxima o conjunto de elevação da viga e reduz a altura perdida pelo equipamento. É uma solução indicada para pontes rolantes e monovias em galpões com pé-direito limitado ou operações que precisam aproveitar melhor o curso vertical.
Baixa altura construtivaMaior aproveitamento do curso vertical.
Cabo de açoElevação industrial com tambor e guia de cabo.
Trolley elétricoTranslação motorizada ao longo da viga.
Projeto configurávelCapacidade, elevação, tensão e velocidades sob análise.
SOLUÇÃO PRINCIPAL AUTOUCH
O que diferencia uma talha de perfil baixo?
Em uma talha convencional suspensa sob a viga, parte importante do pé-direito é ocupada pelo próprio equipamento. Na configuração de perfil baixo, tambor, trolley, motores e estrutura são distribuídos lateralmente e mais próximos da linha da viga. Isso permite que o moitão alcance uma posição superior mais elevada.
O ganho real depende da seção da viga, largura da mesa, curso do gancho, diâmetro do tambor, reeving do cabo, dimensões do moitão e interferências existentes no galpão. Por isso, a especificação não deve considerar somente a capacidade nominal.
Aplicação correta: galpões baixos, modernizações, pontes monoviga, monovias e processos em que cada centímetro de altura útil influencia a operação.
CONJUNTO MECÂNICO
Componentes que definem o desempenho da talha
Tambor de cabo de açoArmazena e organiza o cabo durante a elevação. Diâmetro, comprimento e canal de enrolamento devem ser compatíveis com o curso e o arranjo de cabos.
Cabo de açoDeve ser selecionado conforme carga, construção, diâmetro, fator de segurança e regime de serviço. Inspeções verificam arames rompidos, deformações, corrosão e redução de diâmetro.
Moitão e ganchoO moitão reúne polias, gancho e trava de segurança. Seu peso e suas dimensões influenciam a aproximação superior e a altura útil disponível.
Motorredutor e freioO motor fornece o torque de elevação e o freio mantém a carga controlada quando o comando é interrompido. A seleção considera capacidade e frequência de trabalho.

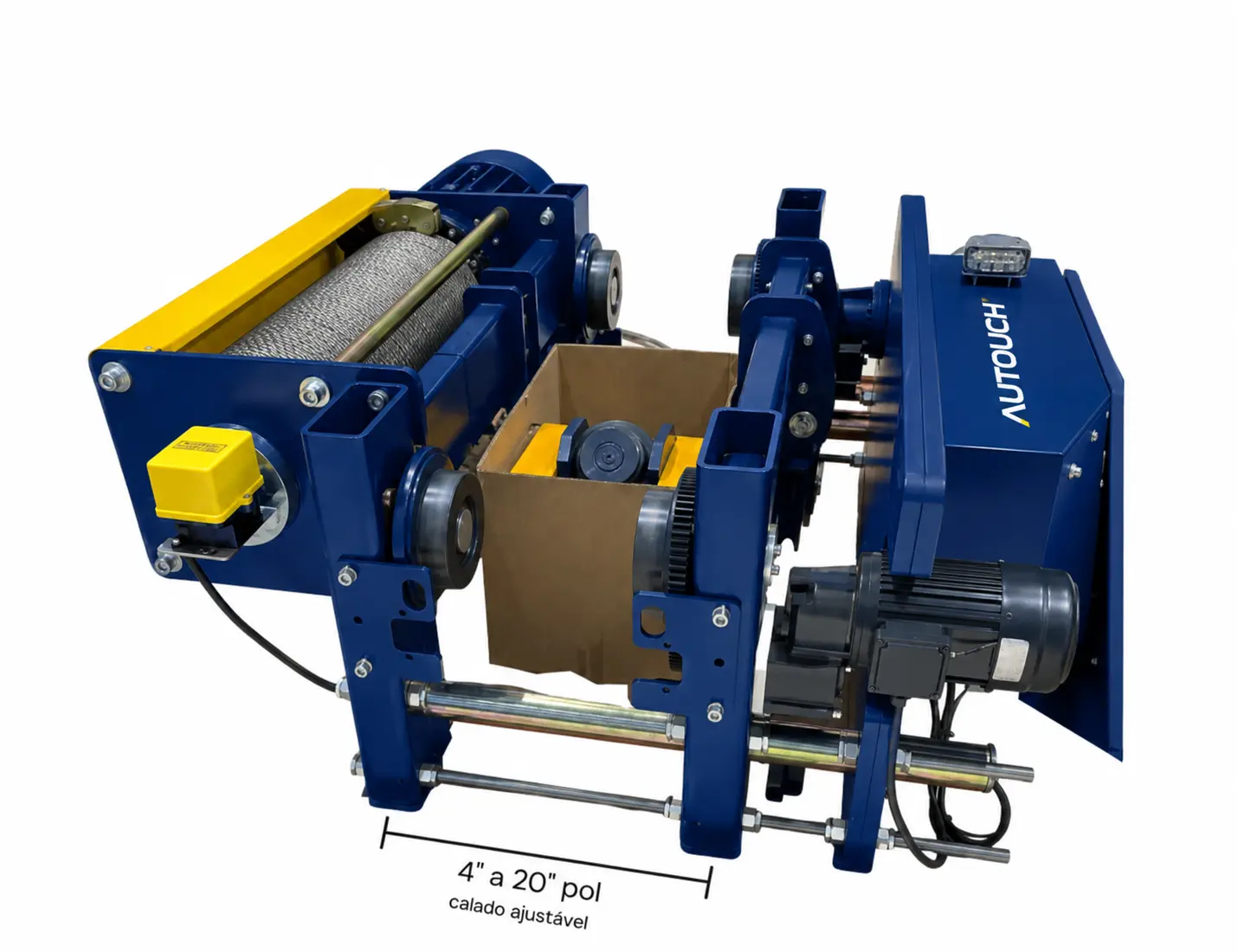

Trolley elétricoRealiza o deslocamento horizontal da talha. Rodas, motorização e largura devem ser compatíveis com a viga e com a qualidade do caminho de rolamento.
Limitadores e comandosFim de curso, parada de emergência, botoeira ou rádio controle contribuem para limitar movimentos e manter a operação dentro das condições previstas.
DETALHES DO EQUIPAMENTO
Cabo de aço, tambor, moitão e conjunto de elevação

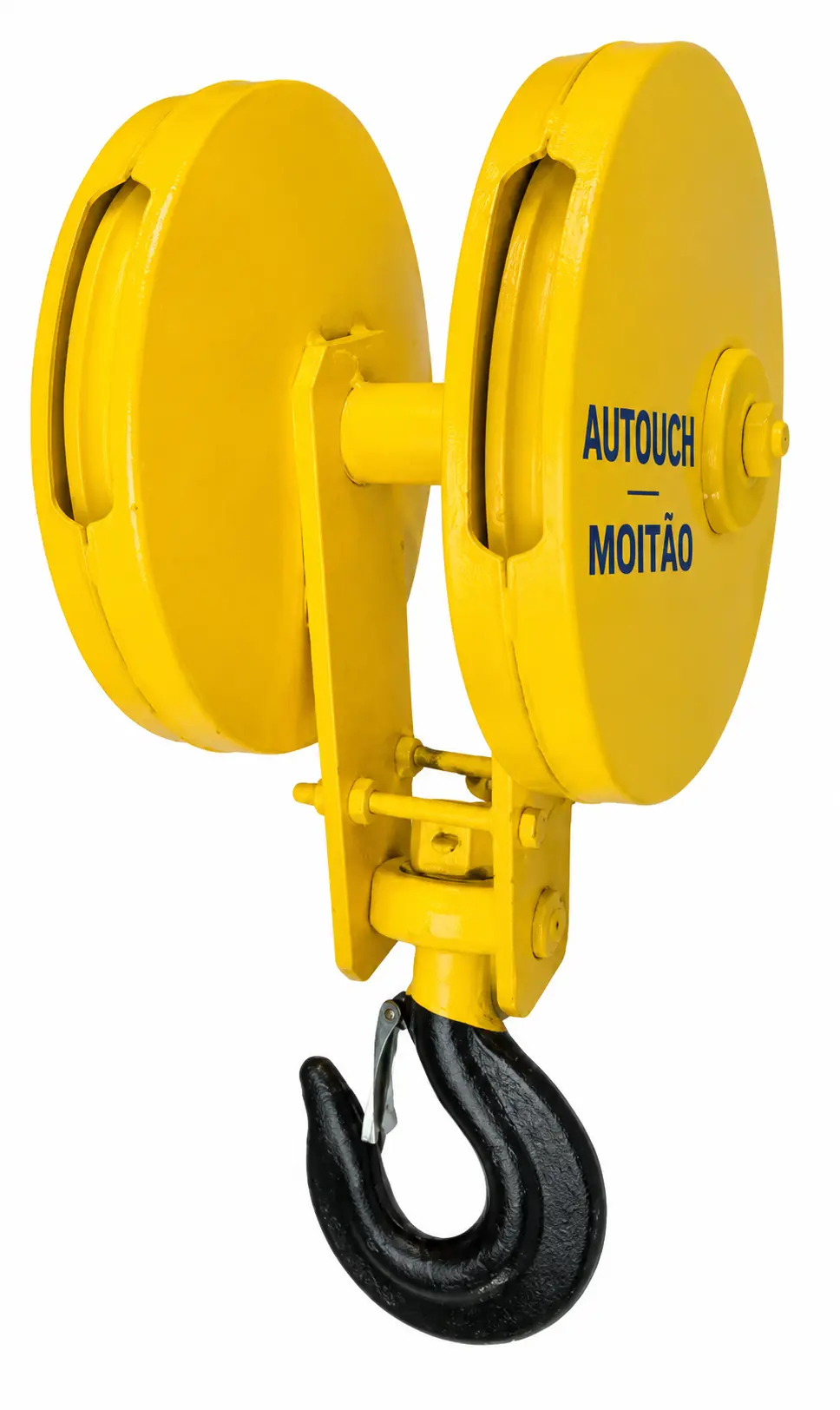

Moitão, polias e gancho
A quantidade de ramais de cabo influencia a capacidade, a velocidade e as dimensões do conjunto. Gancho, trava e polias devem integrar o plano de inspeção preventiva.
VISÃO TÉCNICA 360°
Talha de perfil baixo em diferentes ângulos

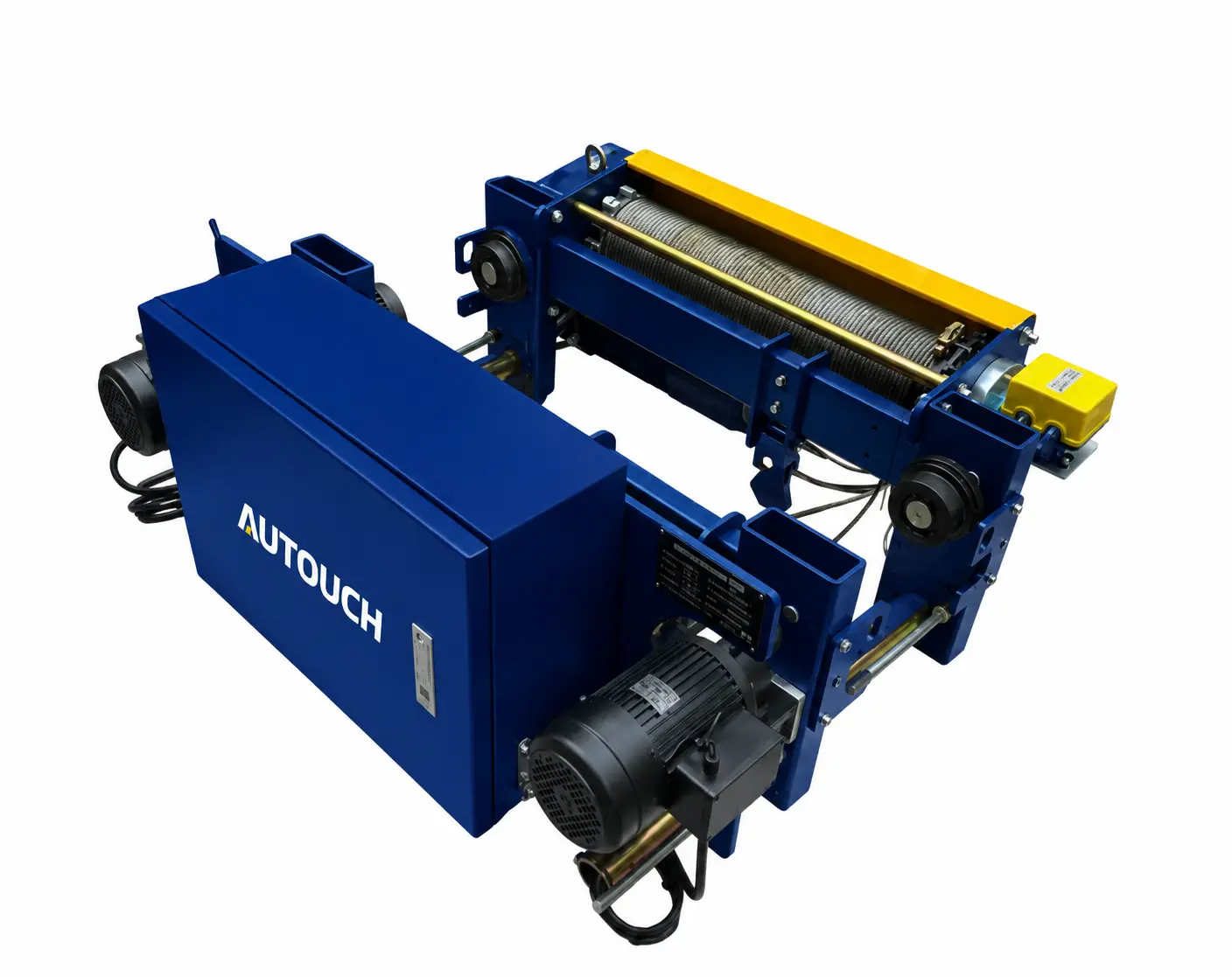

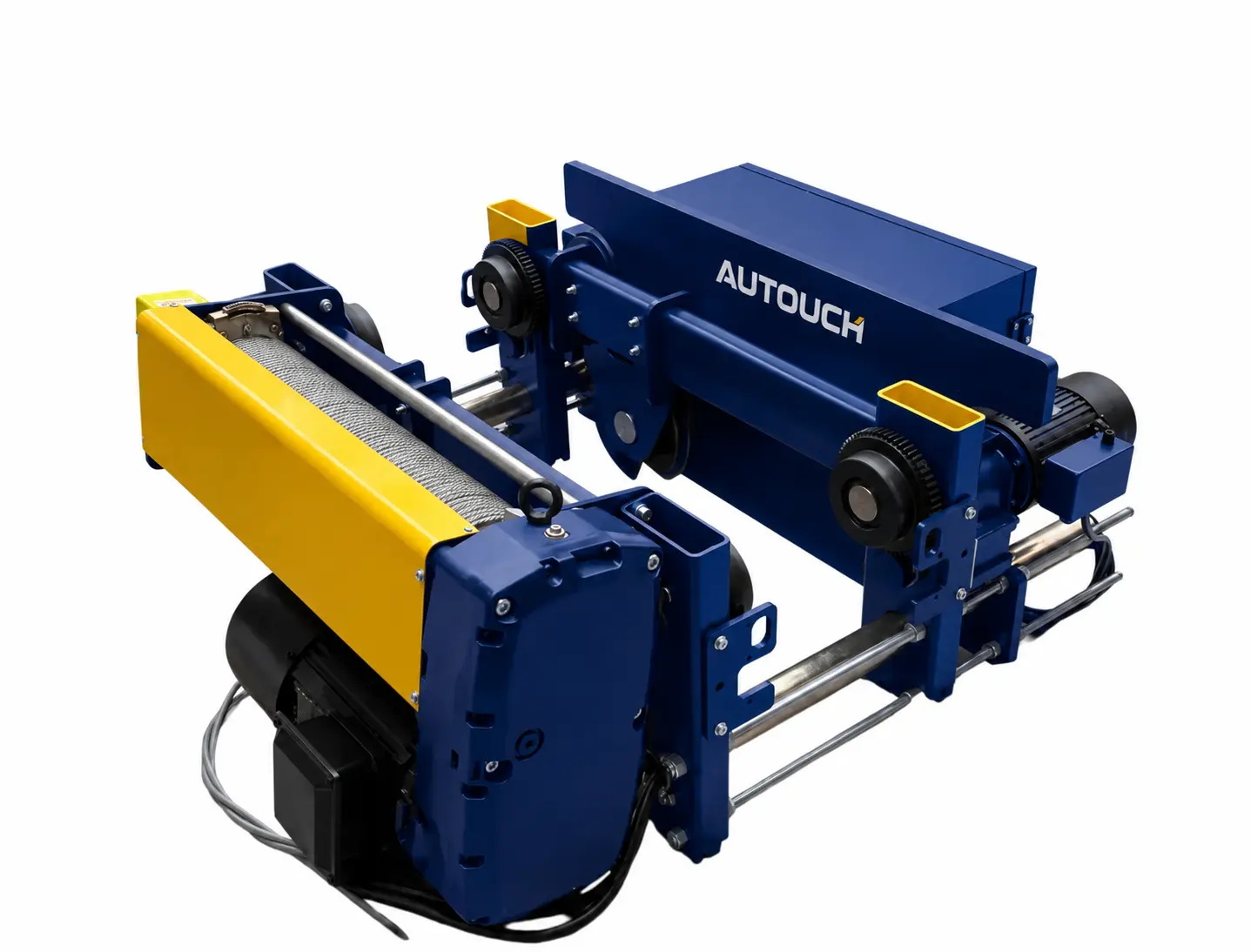

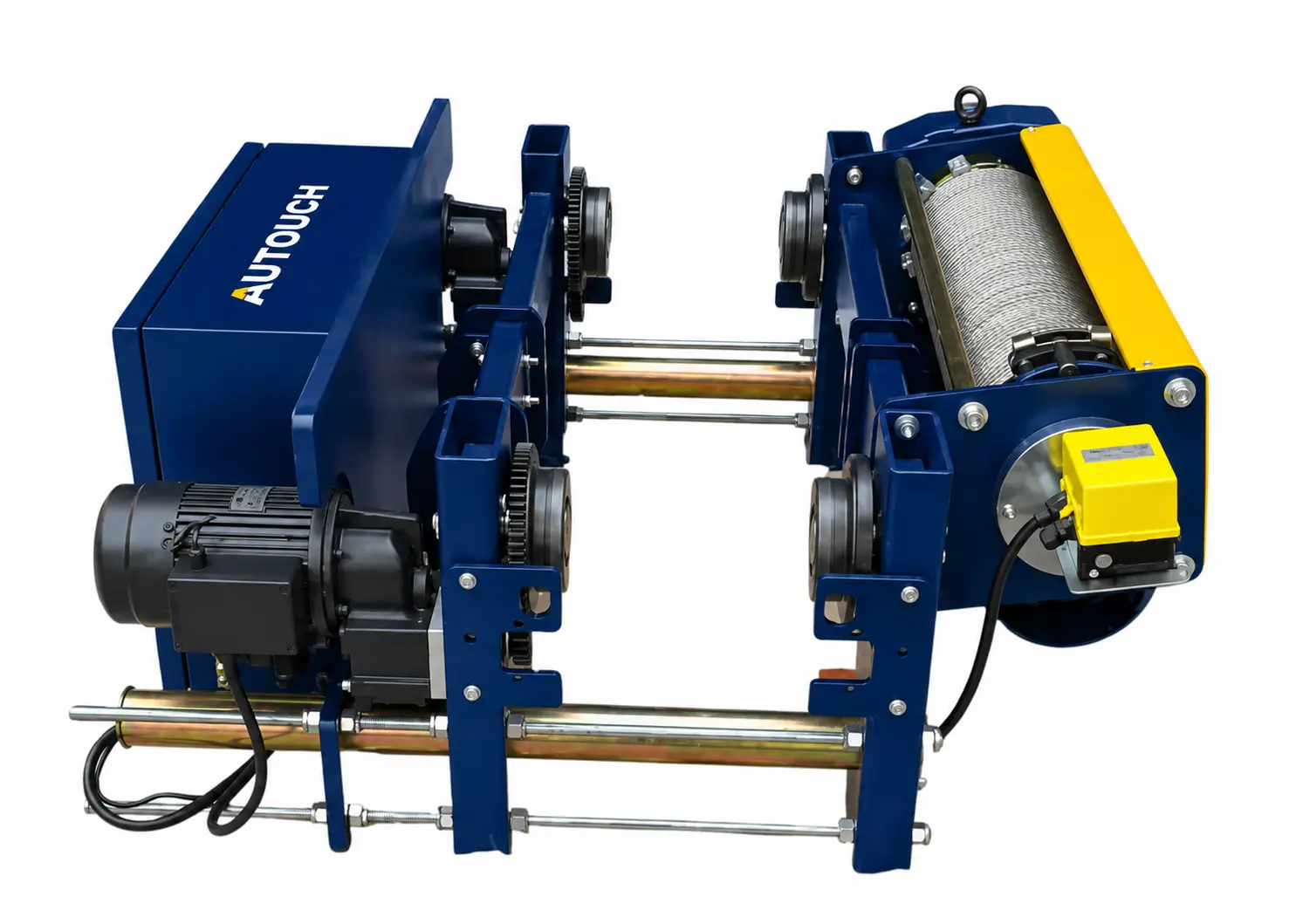

As imagens abaixo mostram a distribuição compacta do tambor, trolley, rodas, motor e painel, permitindo analisar o espaço ocupado pelo conjunto.
GUIA DE ESCOLHA
Perfil baixo, cabo de aço convencional ou corrente?
Critério
Perfil baixo
Cabo convencional
Corrente
Melhor aplicação
Altura limitada e uso industrial
Aplicações industriais gerais
Cargas leves e médias
Aproveitamento vertical
Superior quando bem dimensionada
Intermediário
Compacta em pontos fixos
Elemento de elevação
Cabo de aço
Cabo de aço
Corrente calibrada
Deslocamento
Trolley manual ou elétrico
Trolley manual ou elétrico
Fixa ou com trolley
A comparação é orientativa. Capacidade, classe de funcionamento, ambiente e estrutura precisam ser confirmados tecnicamente.
DIMENSIONAMENTO
Informações necessárias para especificar a talha
Capacidade máxima
Peso real da carga e acessórios.
Peso real da carga e acessórios.
Altura de elevação
Distância útil entre posições extremas.
Distância útil entre posições extremas.
Regime de trabalho
Ciclos por hora e tempo de utilização.
Ciclos por hora e tempo de utilização.
Viga e estrutura
Perfil, largura, vão e capacidade.
Perfil, largura, vão e capacidade.
Velocidades
Uma ou duas velocidades; precisão necessária.
Uma ou duas velocidades; precisão necessária.
Alimentação
Tensão e frequência disponíveis.
Tensão e frequência disponíveis.
Comando
Botoeira pendente, rádio controle ou ambos.
Botoeira pendente, rádio controle ou ambos.
Ambiente
Poeira, temperatura, umidade e exposição.
Poeira, temperatura, umidade e exposição.
PAINEL ELÉTRICO
Comando, proteção e controle dos movimentos
O painel pode reunir contatores, relés de proteção, disjuntores, inversores de frequência, transformador de comando, bornes, parada de emergência e circuitos de elevação e translação. A arquitetura depende dos motores, das velocidades e do escopo do equipamento.

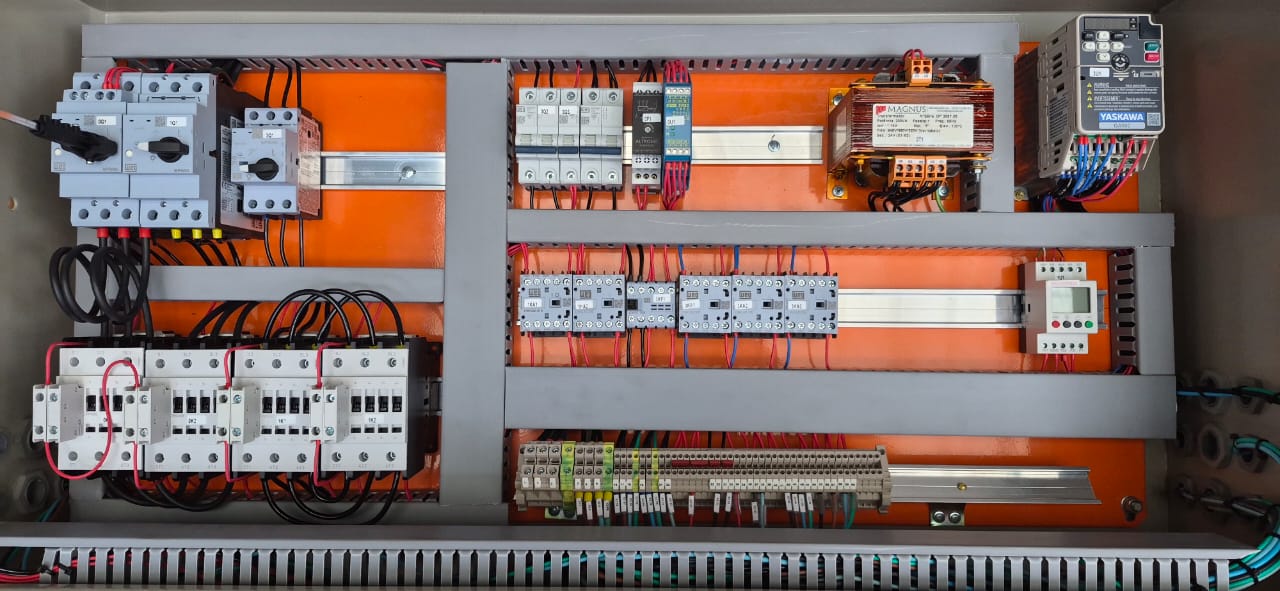

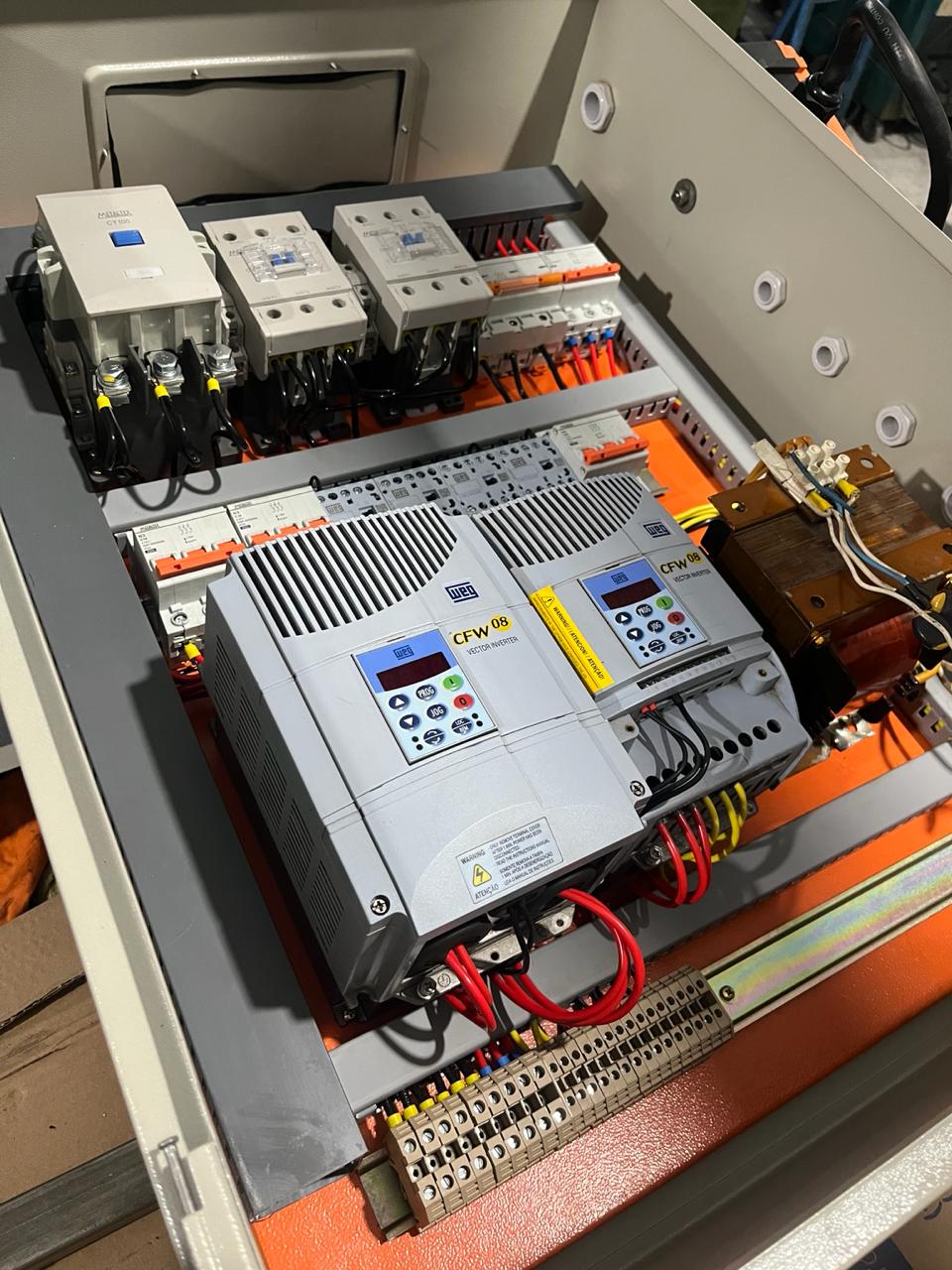

As imagens mostram duas configurações reais de painéis elétricos Autouch. A primeira apresenta a organização interna dos circuitos de comando e proteção; a segunda destaca inversores de frequência, proteções e bornes utilizados no controle dos movimentos.
A arquitetura do painel varia conforme motores, movimentos, tensão, velocidades e requisitos técnicos de cada projeto.
SEGURANÇA E MANUTENÇÃO
Inspeção preventiva protege o equipamento e a operação
Antes da operaçãoVerificar gancho, trava, cabo, comandos, ruídos, freio e funcionamento dos limites.
Manutenção programadaInspecionar tambor, guia de cabo, polias, rodas, redutores, motores, conexões e painel elétrico.
Análise da estruturaA viga, os suportes e o caminho de rolamento devem suportar cargas, impactos e esforços previstos no projeto.
A periodicidade deve considerar fabricante, intensidade de uso, ambiente e requisitos aplicáveis. A configuração final e eventuais adequações exigem avaliação técnica.
DÚVIDAS FREQUENTES
Perguntas sobre talha elétrica de perfil baixo
Qual é a principal vantagem da talha de perfil baixo?
Reduzir a altura construtiva do conjunto e aumentar o aproveitamento vertical disponível para movimentar a carga.
Ela pode ser instalada em qualquer viga?
Não automaticamente. É necessário verificar perfil, largura da mesa, capacidade estrutural, alinhamento e compatibilidade do trolley.
A talha pode trabalhar com duas velocidades?
Sim, quando configurada para isso. A velocidade reduzida melhora o posicionamento e ajuda a controlar a aproximação da carga.
Qual é a diferença entre perfil baixo e alta elevação?
Perfil baixo descreve a geometria compacta para aproveitar o pé-direito. Alta elevação se refere principalmente ao comprimento do curso vertical necessário.
O trolley pode ser elétrico?
Sim. Para uso frequente e cargas industriais, a translação elétrica normalmente oferece mais controle e produtividade.
O cabo de aço precisa ser substituído periodicamente?
A substituição depende da condição encontrada em inspeção, do desgaste, de deformações e dos critérios técnicos aplicáveis; não apenas do tempo de uso.
A Autouch fornece painel e rádio controle?
O fornecimento pode incluir painel elétrico, botoeira e rádio controle conforme a configuração e o escopo acordado.
Como solicitar uma especificação?
Informe capacidade, altura de elevação, medidas da viga, regime de trabalho, tensão, velocidades e ambiente. A Autouch analisa a aplicação antes da proposta.
