Aplicação versátil
Pode trabalhar fixa, em monovia, ponte rolante monoviga, pórtico ou com carro específico para estruturas biviga.
Movimentação industrial Autouch
Talha Elétrica
Uma solução robusta e versátil para elevar cargas em pontes rolantes, pórticos e monovias, com configurações adequadas à capacidade, altura de elevação e regime de trabalho.
3, 5 e 10 tcapacidades comerciais principais
1 ou 2 velocidadesagilidade ou posicionamento preciso
220/380 Vconfiguração trifásica conforme projeto
Fixa ou com trolleydeslocamento manual ou elétrico
Entenda o equipamento
O que é uma talha elétrica?
A talha elétrica utiliza motor, redutor, freio, tambor e cabo de aço para elevar e baixar cargas. Sua arquitetura é amplamente aplicada na indústria por combinar resistência, manutenção conhecida, variedade de capacidades e integração com diferentes estruturas de movimentação.
Operação controlada
O conjunto pode receber uma ou duas velocidades, botoeira pendente, rádio controle e painel elétrico dimensionado para a aplicação.
Projeto sob medida
Capacidade, altura de elevação, velocidade, tensão, regime de trabalho e tipo de trolley devem ser analisados em conjunto.

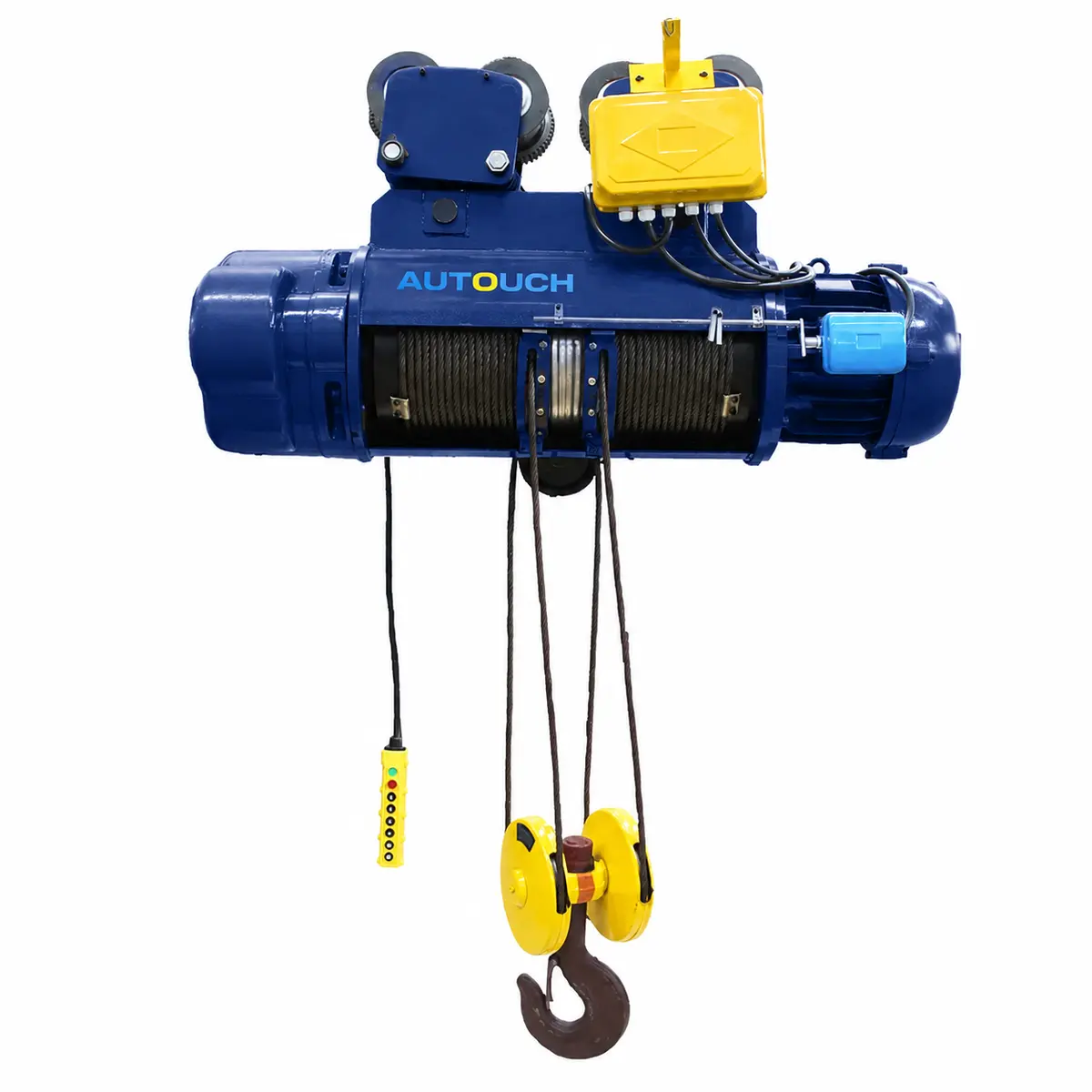

Vista geral

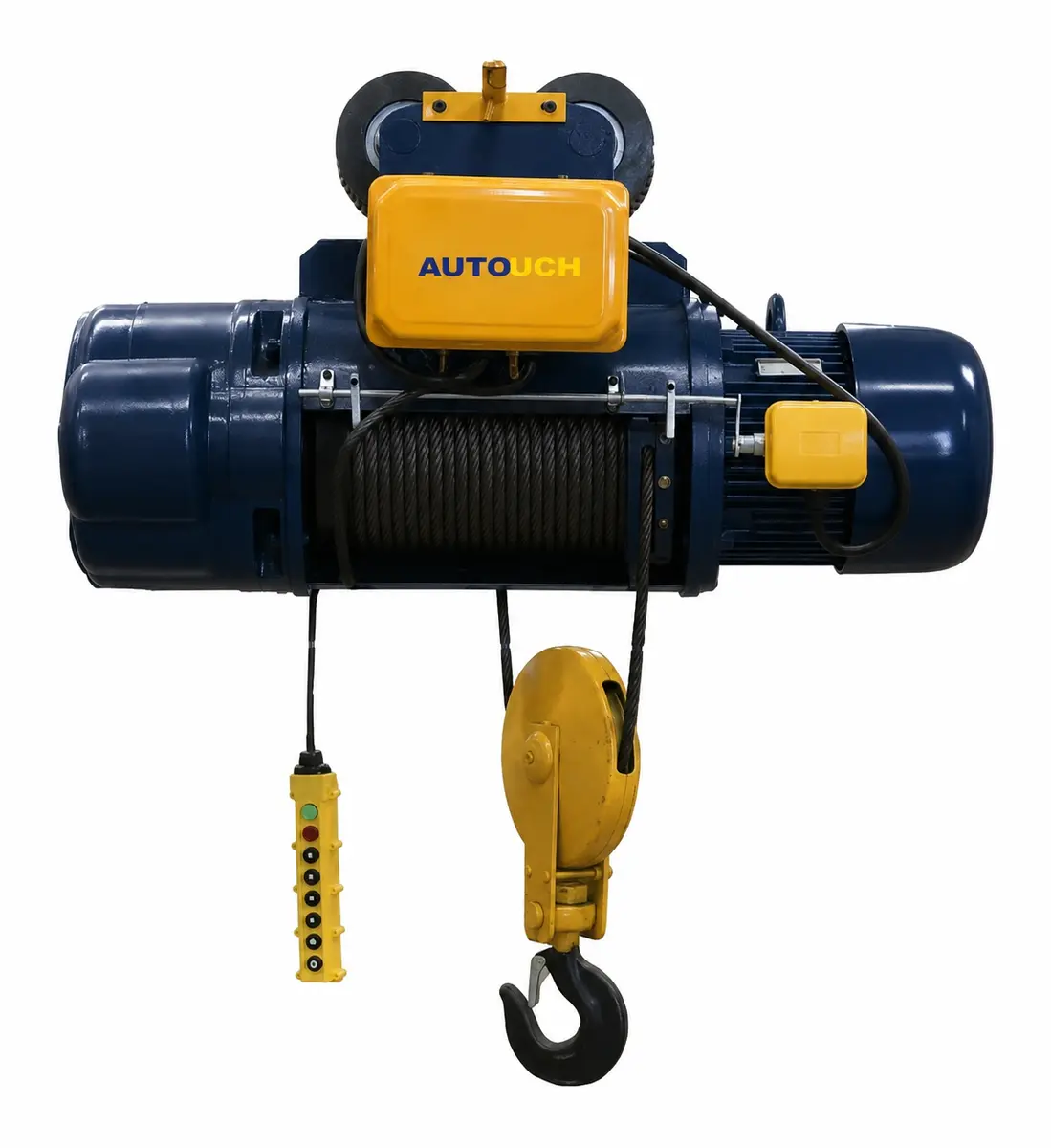

Construção robusta para uso industrial
A configuração de cabo de aço é indicada quando existe espaço vertical suficiente e a prioridade é obter um conjunto confiável, com boa relação entre capacidade, desempenho e investimento.
- elevação por cabo de aço enrolado em tambor;
- motorredutor com sistema de frenagem;
- moitão e gancho compatíveis com a carga;
- limitadores de movimento e componentes de comando;
- possibilidade de trolley manual ou elétrico;
- integração a painéis com proteções e inversores.
Componentes principais
Como funciona o conjunto de elevação
Tambor e cabo de aço
O tambor organiza o enrolamento do cabo e transmite o movimento de elevação. Diâmetro, comprimento, construção e reeving do cabo devem corresponder à capacidade e à altura útil.
Moitão e gancho
O moitão reúne roldanas, gancho e elementos de segurança. A quantidade de ramais influencia o esforço no cabo e a velocidade de elevação.
Motor, redutor e freio
O motor fornece torque, o redutor adequa rotação e força, e o freio mantém a carga controlada quando o comando é interrompido.

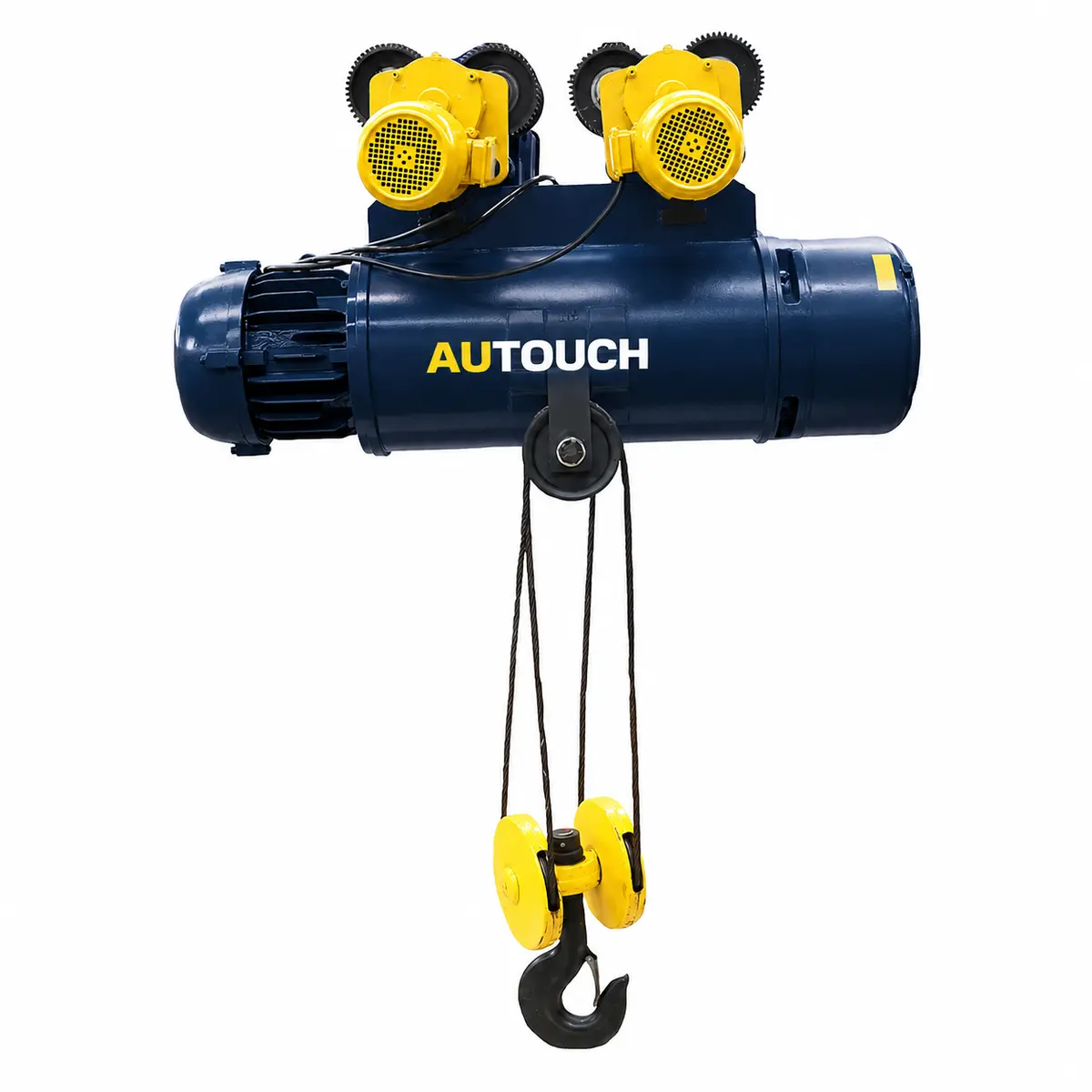

Trolley
Responsável pela translação da talha ao longo da viga. Pode ser manual em operações ocasionais ou elétrico para maior frequência e controle.
Fim de curso
Dispositivos limitadores ajudam a impedir movimentos além das posições previstas, protegendo o conjunto e a operação.
Painel e comando
Reúnem proteção, manobra e controle dos motores, podendo incluir inversores, botoeira, emergência e rádio controle.
Aplicações
Onde a talha elétrica pode ser utilizada?
Pontes rolantes
Para movimentar cargas ao longo da viga e em toda a área atendida pelo equipamento.
Pórticos industriais
Indicada para pátios, áreas de carga, fabricação e locais sem estrutura elevada disponível.
Monovias
Deslocamento linear ou por trajetos definidos em linhas de produção e manutenção.
Áreas de montagem
Posicionamento de máquinas, estruturas, moldes e componentes industriais.
Manutenção industrial
Remoção e instalação de motores, redutores, bombas e conjuntos pesados.
Carga e armazenagem
Apoio à movimentação de materiais em depósitos, docas e setores produtivos.
Modelos Autouch

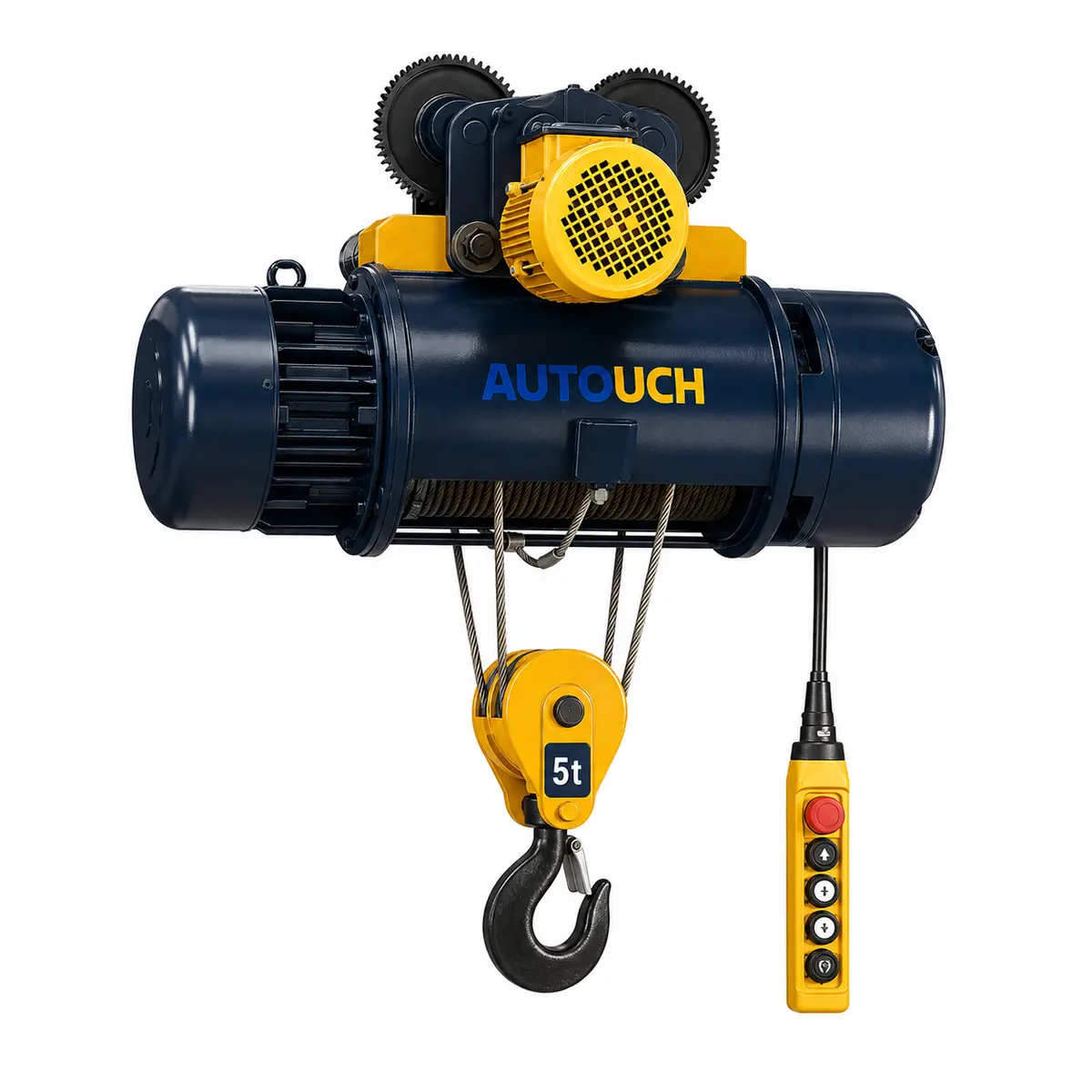

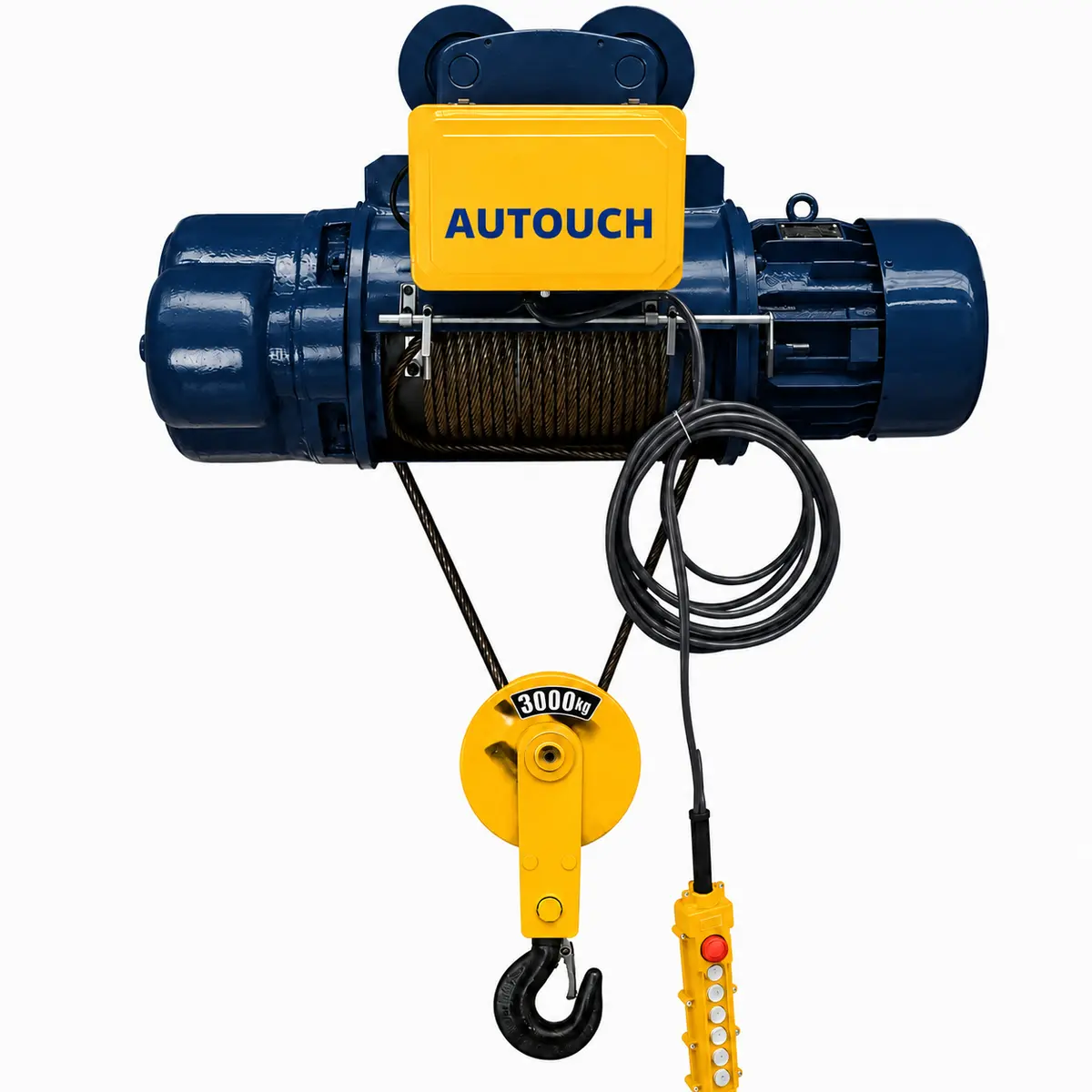

Talhas elétricas de 3 e 5 toneladas
As imagens abaixo mostram equipamentos reais padronizados na identidade azul-escuro e amarelo da Autouch. A configuração final depende da instalação e não deve ser definida apenas pela capacidade nominal.
Para 10 toneladas ou aplicações especiais, a estrutura, o número de ramais, as velocidades e o regime de trabalho precisam ser confirmados tecnicamente.
Configurações
Fixa, trolley manual ou trolley elétrico?
| Configuração | Movimento | Quando utilizar |
|---|---|---|
| Talha fixa | Somente sobe e desce | Pontos definidos de içamento, manutenção e braços giratórios. |
| Trolley manual | Elevação elétrica e translação manual | Baixa frequência de deslocamento e percursos menores. |
| Trolley elétrico | Elevação e translação motorizadas | Uso frequente, cargas maiores e necessidade de controle operacional. |
| Carro para biviga | Deslocamento sobre duas vigas | Aplicações que exigem configuração estrutural própria, maior altura útil ou capacidades elevadas. |
Controle de movimento
Uma ou duas velocidades?
Uma velocidade
Atende operações diretas em que a carga precisa subir ou descer sem exigência elevada de aproximação fina.
Duas velocidades
Acrescenta uma faixa lenta para aproximação e posicionamento, ajudando a reduzir balanços e impactos em montagens, máquinas e cargas sensíveis.
A velocidade de translação do trolley também pode ser definida conforme o percurso, a frequência e a precisão necessária.
Dimensionamento
Informações necessárias para escolher corretamente
1. Carga máxima
Peso real da carga, acessórios de içamento e possíveis condições de impacto.
2. Altura de elevação
Distância vertical efetiva entre a posição inferior e a superior do gancho.
3. Regime de trabalho
Quantidade de ciclos, horas de operação e distribuição das cargas durante o turno.
4. Estrutura disponível
Tipo e largura da viga, monovia, ponte, pórtico ou ponto fixo de instalação.
5. Energia e comando
Tensão trifásica disponível, botoeira, rádio controle e necessidade de inversores.
6. Ambiente
Poeira, umidade, temperatura, agentes corrosivos e outras condições especiais.
Segurança e confiabilidade
Painel elétrico, instalação e manutenção
O painel deve ser dimensionado conforme os motores, a tensão e a lógica de operação. Pode reunir disjuntores, contatores, relés de proteção, inversores de frequência, transformador de comando, emergência e interfaces para botoeira ou rádio.
A instalação precisa considerar a capacidade da estrutura, alinhamento do caminho, folgas, alimentação elétrica, limites de movimento e testes funcionais antes da liberação.
Itens de inspeção preventiva
- cabo de aço, fixações e enrolamento;
- gancho, trava e roldanas do moitão;
- freio, motor e redutor;
- rodas, engrenagens e trolley;
- fins de curso e comandos;
- painel, botoeira e rádio controle;
- estrutura e pontos de sustentação.
Perguntas frequentes
Dúvidas sobre talha elétrica
Qual a diferença entre a talha elétrica e a de perfil baixo?
A talha de cabo de aço prioriza robustez e uma configuração industrial amplamente utilizada. A de perfil baixo reduz a distância vertical ocupada pelo conjunto para aproveitar melhor a altura do galpão.
A talha elétrica pode trabalhar em ponte rolante?
Sim. Ela pode ser aplicada em pontes monoviga e, com configuração específica de carro, em sistemas biviga.
Talha de cabo de aço é indicada para uso frequente?
Pode ser, desde que capacidade, regime de trabalho, motores, freio e demais componentes sejam dimensionados para a frequência real.
Quando escolher trolley elétrico?
Quando o deslocamento horizontal é frequente, a carga é pesada ou a operação exige maior produtividade e controle.
Duas velocidades são obrigatórias?
Não. Elas são recomendadas quando existe necessidade de aproximação lenta, menor balanço e posicionamento preciso.
A Autouch trabalha com 220 V e 380 V?
O equipamento pode ser configurado conforme a alimentação trifásica disponível e o projeto elétrico confirmado.
Rádio controle pode ser incluído?
Sim. O comando pode utilizar botoeira, rádio controle ou ambos, conforme a análise de segurança e operação.
A Autouch faz instalação e manutenção?
Sim. A Autouch atua com fabricação, instalação, reforma, modernização, manutenção e análise de equipamentos de movimentação industrial.
Soluções relacionadas
Conheça outros equipamentos Autouch
Precisa configurar uma talha elétrica?
Informe capacidade, altura de elevação, tipo de estrutura, tensão e frequência de uso. A Autouch orienta a configuração adequada para sua operação.
