Semipórtico Industrial sob medida
Projeto, fabricação, instalação e modernização de semipórticos rolantes com apoio no piso de um lado e apoio elevado na estrutura do outro, desenvolvidos conforme a operação industrial.
O que é um semipórtico industrial?
O semipórtico é um equipamento de elevação no qual uma extremidade da viga se desloca sobre um caminho elevado, normalmente instalado em uma coluna ou estrutura do galpão, enquanto a outra extremidade é sustentada por uma perna que se movimenta sobre trilho no piso.
Essa configuração combina características da ponte rolante e do pórtico industrial. Ela permite atender uma faixa lateral do galpão, uma linha de produção ou uma área anexa sem exigir duas pernas apoiadas no solo. Com isso, pode reduzir interferências na circulação e aproveitar uma estrutura existente, desde que ela seja verificada para receber os esforços do equipamento.
O semipórtico rolante pode realizar elevação, translação do trolley sobre a viga e deslocamento longitudinal pelo caminho. Talha, motores, rodas, trilhos, painel e sistemas de segurança trabalham de forma integrada. O projeto precisa compatibilizar níveis, alinhamento e rigidez entre o apoio elevado e o trilho instalado no piso.
Semipórtico, pórtico ou ponte rolante?
Ponte rolante
As duas extremidades trabalham em caminhos elevados ligados à estrutura do galpão. Mantém o piso livre, mas exige suporte superior adequado.
Semipórtico
Uma extremidade usa caminho elevado e a outra corre no piso. É indicado quando apenas um lado da estrutura pode receber a carga.
Pórtico industrial
As duas extremidades possuem pernas apoiadas no piso. Pode operar de forma independente da estrutura do edifício.
A melhor solução depende das condições do local, da área que precisa ser atendida, das interferências de circulação e das cargas transmitidas ao piso e à estrutura. Uma visita técnica ajuda a confirmar qual configuração oferece melhor desempenho e viabilidade.

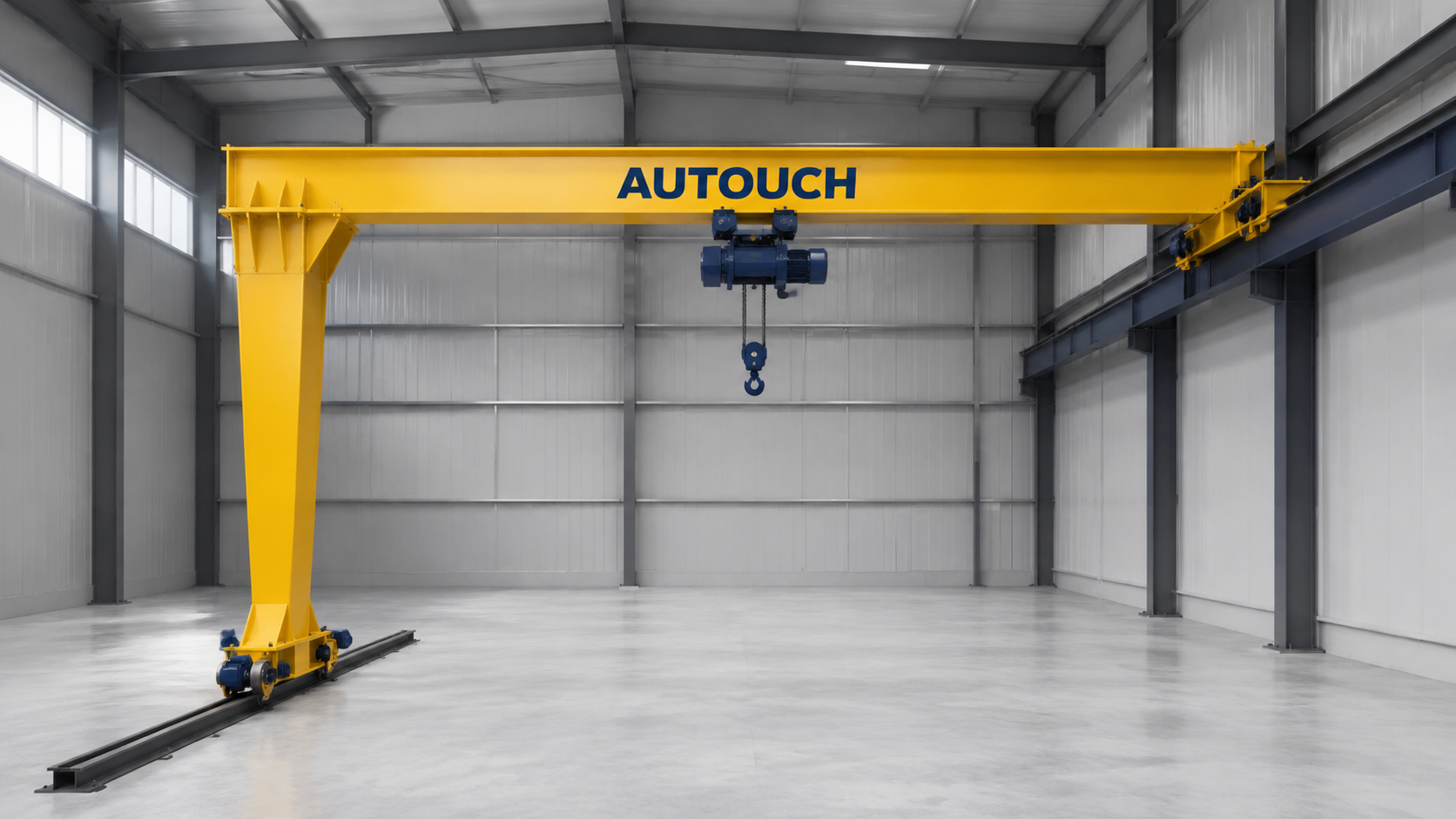

Semipórtico monoviga
O modelo monoviga utiliza uma única viga principal, com talha ou trolley responsável pelo movimento transversal. Pode ser uma alternativa eficiente para diferentes capacidades, percursos e rotinas industriais, com estrutura mais leve e integração simplificada.
É comum em linhas de montagem, manutenção, movimentação de peças e áreas laterais de galpões. Altura útil, posição da talha e espaço entre a viga e a cobertura precisam ser avaliados para garantir o melhor aproveitamento vertical.

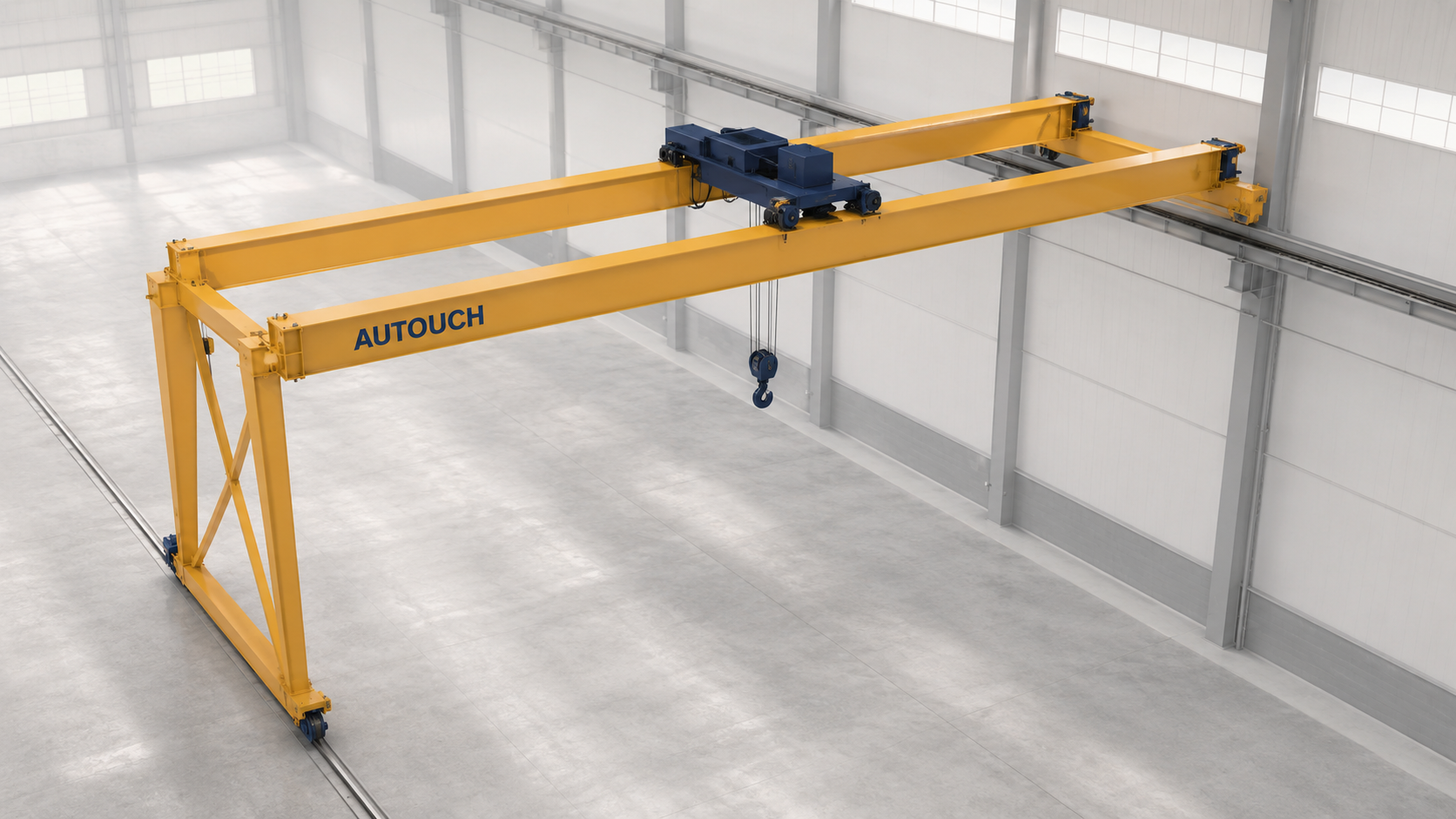

Semipórtico biviga
O semipórtico biviga possui duas vigas principais paralelas e pode ser analisado para cargas maiores, vãos extensos, regimes mais intensos ou projetos em que a posição do trolley favoreça a altura de elevação.
Como os apoios são diferentes em cada lado, o dimensionamento exige atenção especial à distribuição de esforços, sincronismo de movimentos, alinhamento dos caminhos e comportamento estrutural durante a translação.
Quando o semipórtico é uma boa solução?
Ele se destaca quando a operação precisa aproveitar apenas uma lateral do galpão ou manter parte da área livre para outros fluxos.
Linhas de produção
Atende máquinas e postos alinhados em uma faixa definida.
Áreas de manutenção
Facilita a retirada e instalação de motores, moldes e conjuntos.
Ampliações de galpão
Integra áreas novas a uma estrutura existente quando tecnicamente viável.
Metalurgia
Movimenta chapas, perfis e peças em fabricação ou expedição.
Corredores laterais
Atende faixas de trabalho sem ocupar todo o vão do edifício.
Operações especiais
Adapta percurso, comandos e acessórios à necessidade real.
Como funciona um semipórtico rolante?
A carga é elevada pela talha elétrica. O trolley desloca a carga ao longo da viga e o conjunto completo percorre longitudinalmente os trilhos. De um lado, rodas e cabeceira trabalham no caminho elevado; do outro, a perna transfere os esforços ao conjunto de rodas que percorre o trilho no piso.
Informações necessárias para projetar um semipórtico
Capacidade, vão, altura útil e comprimento do percurso são os dados iniciais. Também precisamos conhecer o tipo de carga, frequência de uso, velocidade desejada, alimentação elétrica, forma de comando e condições ambientais.
A estrutura que receberá o caminho elevado deve ser verificada para suportar reações verticais, horizontais e dinâmicas. O piso do lado da perna também precisa ser compatível com os esforços transmitidos pelas rodas. Desníveis ou desalinhamentos entre os dois caminhos podem causar desgaste, travamento e sobrecarga.
O escopo pode incluir talha, painel elétrico trifásico, rádio controle, trilhos, vigas tipo W e os elementos necessários ao caminho de rolamento. A estimativa inicial orienta a faixa comercial, mas o projeto definitivo depende do levantamento técnico.
NR-12, inspeção, manutenção e modernização
Um semipórtico deve ser projetado para permitir operação e manutenção seguras. Parada de emergência, limites de curso, frenagem, proteção elétrica, identificação dos comandos e meios de seccionamento são avaliados conforme o equipamento e o ambiente.
A NR-12 e as demais referências aplicáveis precisam ser tratadas dentro do escopo técnico real. Documentação e ART podem ser fornecidas quando previstas na proposta. Não se deve presumir que uma configuração está adequada apenas por possuir componentes isolados de segurança; o sistema completo precisa ser analisado.
A Autouch também avalia semipórticos existentes para manutenção ou modernização, incluindo talhas, cabos, rodas, trilhos, painéis, comandos e dispositivos de proteção. Alterações de capacidade, vão ou velocidade exigem novo estudo de engenharia.
Do levantamento à instalação
Análise do local
Conferimos estrutura, piso, medidas, interferências e fluxo.
Definição técnica
Selecionamos configuração, talha, comandos e caminhos.
Fabricação
Produzimos a estrutura e montamos os sistemas eletromecânicos.
Montagem e testes
Instalamos, verificamos movimentos e concluímos a entrega.
Dúvidas sobre semipórtico industrial
Qual é a principal diferença do semipórtico?
Ele possui apoio no piso em apenas um lado; a outra extremidade trabalha em caminho elevado ligado à estrutura.
O semipórtico ocupa menos espaço que o pórtico?
Geralmente reduz interferências no piso por eliminar uma das pernas, mas a solução depende do galpão e da área atendida.
É preciso reforçar a estrutura do galpão?
Pode ser necessário. A estrutura deve ser verificada para receber os esforços do caminho elevado antes da instalação.
Existe semipórtico monoviga e biviga?
Sim. A configuração é escolhida conforme capacidade, vão, altura útil, regime de trabalho e solução de elevação.
O semipórtico pode incluir talha e painel elétrico?
Sim. O fornecimento pode ser completo, incluindo talha, trolley, painel, rádio controle, trilhos e caminho.
Quanto custa um semipórtico industrial?
O preço varia conforme medidas, capacidade, configuração, componentes e instalação. A estimativa inicial ajuda a organizar os dados para a proposta.
A visita técnica é necessária?
Ela é recomendada para confirmar níveis, estrutura, piso, energia, interferências e condições de montagem.
A Autouch atende projetos em todo o Brasil?
Sim. Avaliamos projetos em diferentes regiões, de acordo com o escopo técnico e as condições de atendimento.
Configure seu semipórtico industrial
Informe capacidade, vão, altura e percurso para receber uma estimativa inicial e avançar para a avaliação técnica.
A estimativa inicial não substitui o projeto e a proposta técnica definitiva.
